Otvoreni kuglični ležajevi s dubokim utorima
Otvoreni kuglični ležajevi s dubokim utorima
Otvoreni kuglični ležajevi s dubokim utorima
Otvoreni kuglični ležajevi s dubokim utorima

Otvoreni kuglični ležajevi s dubokim utorima

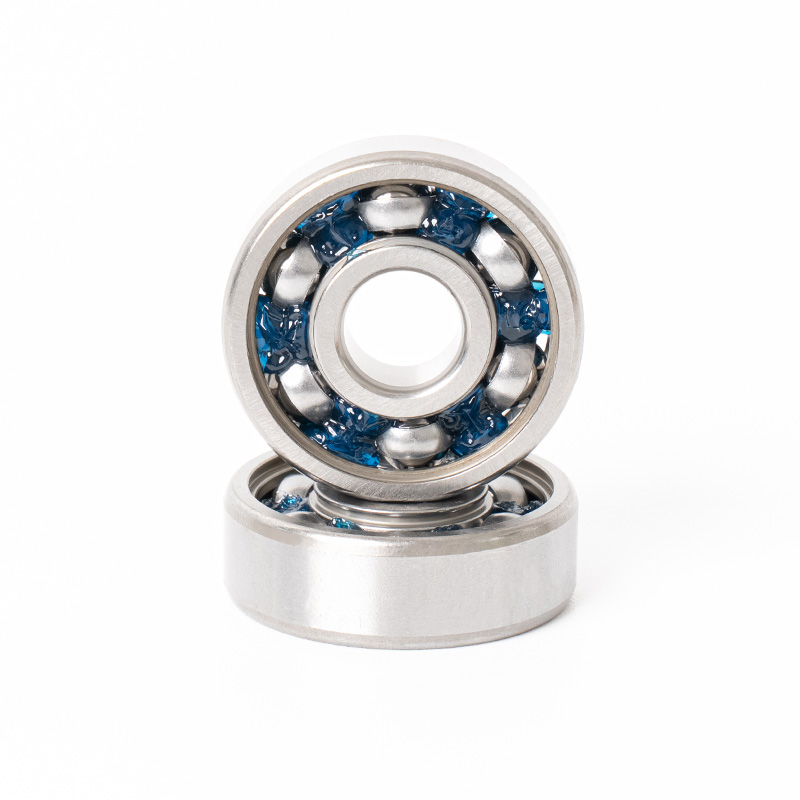

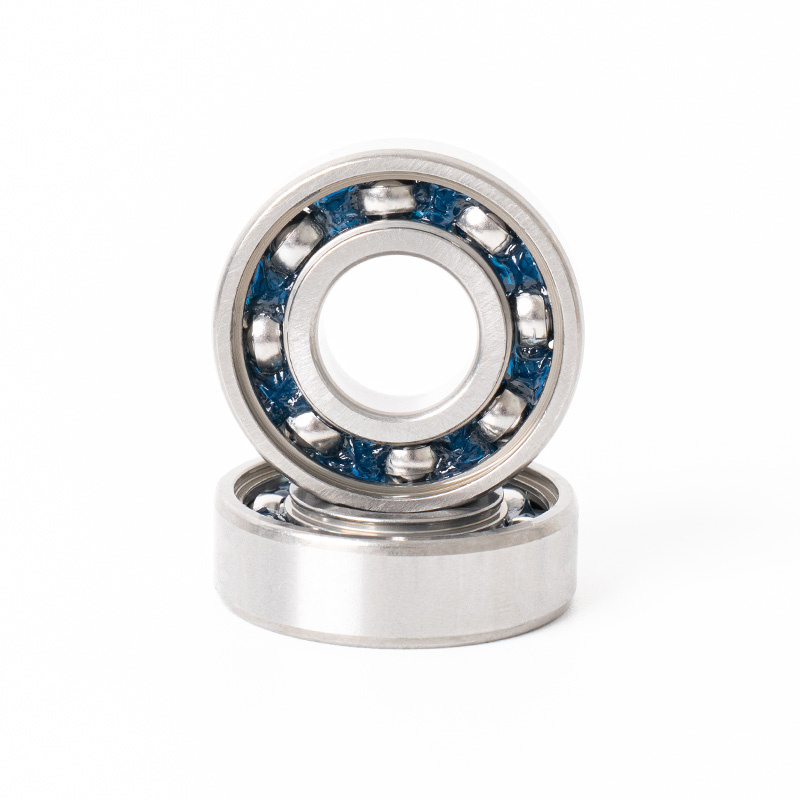

Otvoreni kuglični ležajevi s dubokim utorima najčešći su i jednostavni tip kotrljajućih ležajeva. Njihova značajna značajka je da između unutarnjeg i vanjskog prstena ležaja nema uređaja za brtvljenje, a kotrljajući elementi i kavezi su u otvorenom stanju. Budući da nema brtvi ili poklopaca za prašinu, otvoreni ležajevi mogu jednostavno dodavati i zamijeniti maziva, što pomaže u održavanju čistoće unutarnjeg dijela ležaja i smanjenju radnih temperatura. Ovaj dizajn čini otvorene kuglične ležajeve s dubokim utorima pogodnima za korištenje u uvjetima s dobrim uvjetima podmazivanja i relativno čistim okolišem, posebno za mehaničku opremu koja zahtijeva često održavanje ležaja i zahtjeve za velikom brzinom. Oni mogu izdržati velika radijalna opterećenja i također imaju određenu dvosmjernu aksijalnu nosivost, te su široko primjenjivi. Otvoreni ležajevi standardizirani su po veličini, pokrivaju različite veličine unutarnjeg i vanjskog promjera, što je pogodno za različite dizajne mehaničkih struktura.
Zatražite ponudu
PREV：2RZ zabrtvljeni kuglični ležajevi s dubokim utorimaDALJE：Kuglični ležajevi serije 6300
  • Parametar
  • Kontaktirajte nas

  • Serija 6000

    Ležaj
    br.     		dosadno
    d
    mmin.     		O.D.
    D
    mmin.     		Širina
    B
    mmin.     		Gharnfer
    mmin
    mm     		Nosivost Compiement lopte Maksimalna izlazna brzina Težina/Set
    Dinamično
    kr     		Statični
    kr     		br. Veličina
    mm     		Mast
    okokokokokokr/min     		ulje
    okokokokokokr/min     		Kg/set
    6000 10 0.3937 26 1.0236 8 0.3150 0.3 4.55 1.95 7 4.763 29000 34000 0.019
    6001 12 0.4724 28 1.1024 8 0.3150 0.3 5.1 2.39 8 4.763 26000 30000 0.021
    6002 15 0.5906 32 1.2598 9 0.3543 0.3 5.6 2.84 9 4.763 22000 26000 0.035
    6003 17 0.6693 35 1.3780 10 0.3937 0.3 6.8 3.35 10 5 20000 24000 0.040
    6004 20 0.7874 42 1.6535 12 0.4724 0.6 9.4 5.05 9 6.35 18000 21000 0.068
    6005 25 0.9843 47 1.8504 12 0.4724 0.6 10.1 5.85 10 6.35 15000 18000 0.079
    6006 30 1.1811 55 2.1645 13 0.5118 1.0 13.2 8.3 11 7.144 13000 15000 0.113
    6007 35 1.3779 62 2.4409 14 0.5512 1.0 16.0 10.3 11 7.938 12000 14000 0.149
    6008 40 1.5748 68 2.6772 15 0.5906 1.0 16.8 11.5 12 7.938 10000 12000 0.185
    6009 45 1.7716 75 2.9528 16 0.6299 1.0 21.0 15.1 12 8.731 9200 11000 0.231
    6010 50 1.9650 80 3.1496 16 0.6299 1.1 21.8 16.6 13 8.731 8400 9800 0.256
    6011 55 2.1653 90 3.5433 18 0.7087 1.1 28.3 21.2 12 11.000 7700 9000 0.388
    6012 60 2.3620 95 3.740 18 0.7087 1.1 29.5 23.2 13 11.000 7000 8300 0.414
    6013 65 2.5590 100 3.9370 18 0.7087 1.1 30.5 25.2 13 11.112 6500 7700 0.421
    6014 70 2.7559 110 4.3307 20 0.7874 1.1 38.0 31.0 13 12.303 6100 7100 0.604
    6015 75 2.9528 115 4.5276 20 0.7874 1.1 39.5 33.5 14 12.303 5700 6700 0.649
    6016 80 3.1496 125 4.9213 22 0.8661 1.1 47.5 40.0 14 13.494 5300 6200 0.854
    6017 85 3.3465 130 5.1181 22 0.8661 1.1 49.5 43.0 14 14.000 5000 5900 0.89
    6018 90 3.5433 140 5.5118 24 0.9449 1.5 58.0 49.5 14 15.081 4700 5600 1.02
    6019 95 3.7402 145 5.7087 24 0.9449 1.5 60.5 54.0 14 15.081 4500 5300 1.08
    6020 100 3.9370 150 5.9055 24 0.9449 1.5 60.0 54.0 14 16.000 4200 5000 1.15

    Serija 6200

    Ležaj
    br.     		dosadno
    d
    mmin.     		O.D.
    D
    mmin.     		Širina
    B
    mmin.     		Gharnfer
    mmin
    mm     		Nosivost Lopta Komplement Maksimalna izlazna brzina Težina/Set
    Dinamično
    kr     		Statični
    kr     		br. Veličina
    mm     		Mast
    okokokokokokr/min     		ulje
    okokokokokokr/min     		Kg/set
    6200 10 0.3937 30 1.1811 9 0.3543 0.6 5.1 2.39 8 4.763 25000 30000 0.032
    6201 12 0.4724 32 1.2598 10 0.3937 0.6 6.1 2.75 7 5.953 22000 26000 0.037
    6202 15 0.5906 35 1.3779 11 0.4331 0.6 7.75 3.6 8 5.953 19000 23000 0.045
    6203 17 0.6693 40 1.5748 12 0.4724 0.6 9.6 4.6 8 6.747 18000 21000 0.066
    6204 20 0.7874 47 1.8504 14 0.5512 1.0 12.8 6.65 8 7.938 16000 18000 0.106
    6205 25 0.9843 52 2.0472 15 0.5906 1.0 14.0 7.85 9 7.938 13000 15000 0.128
    6206 30 1.1811 62 2.4409 16 0.6299 1.0 19.5 11.3 9 9.525 11000 13000 0.199
    6207 35 1.3779 72 2.8346 17 0.6693 1.1 25.7 15.3 9 11.112 9800 11000 0.288
    6208 40 1.5748 80 3.1496 18 0.7087 1.1 29.1 17.8 9 12.0 8700 10000 0.366
    6209 45 1.7716 85 3.3465 19 0.7480 1.1 32.5 20.4 10 12.0 7800 9200 0.398
    6210 50 1.9650 90 3.5433 20 0.7841 1.1 35.0 23.2 10 12.7 7100 8300 0.454
    6211 55 2.1653 100 3.9370 21 0.8268 1.5 43.5 29.2 10 14.288 6400 7600 0.601
    6212 60 2.3620 110 4.3307 22 0.8661 1.5 52.5 36.0 10 15.081 6000 7000 0.783
    6213 65 2.5590 120 7.7244 23 0.9055 1.5 57.5 40.0 10 16.669 5500 6500 0.99
    6214 70 2.7559 125 4.9213 24 0.9449 1.5 62.0 44.0 11 16.669 5100 6000 1.07
    6215 75 2.9528 130 5.1181 25 0.9843 1.5 66.0 49.5 11 17.462 4800 5600 1.18
    6216 80 3.1496 140 5.7087 26 1.0236 2.0 72.5 53.0 11 18.256 4500 6300 1.40
    6217 85 3.3465 150 5.9055 28 1.1024 2.0 83.5 64.0 11 19.844 4200 5000 1.79
    6218 90 3.5433 160 6.2992 30 1.1811 2.0 96.0 71.5 10 22.225 4000 4700 2.15
    6219 95 3.7402 170 6.6929 32 1.2598 2.1 109 82.0 10 24.0 3700 4400 2.62
    6220 100 3.9370 180 7.0866 34 1.3386 2.1 122 93.0 10 25.4 3500 4200 3.14

    Serija 6300

    Ležaj
    br.     		dosadno
    d
    mmin.     		O.D.
    D
    mmin.     		Širina
    B
    mmin.     		Gharnfer
    mmin
    mm     		Nosivost Lopta Komplement Maksimalna izlazna brzina Težina/Set
    Dinamično
    kr     		Statični
    kr     		br. Veličina
    mm     		Mast
    okokokokokokr/min     		ulje
    okokokokokokr/min     		Kg/set
    6300 10 0.3937 35 1.3779 11 0.4331 0.6 8.2 3.5 6 7.144 23000 27000 0.053
    6301 12 0.4724 37 1.4567 12 0.4724 1.0 9.7 4.2 6 7.938 20000 24000 0.06
    6302 15 0.5906 42 1.6535 13 0.5118 1.0 11.4 5.45 7 7.938 17000 21000 0.082
    6303 17 0.6693 47 1.8504 14 0.5512 1.0 13.5 6.55 7 8.731 16000 19000 0.115
    6304 20 0.7874 52 2.0472 15 0.5906 1.1 15.9 7.90 7 9.525 14000 17000 0.144
    6305 25 0.9843 62 2.4409 17 0.6693 1.1 21.2 10.90 7 11.500 12000 14000 0.232
    6306 30 1.1811 72 2.8346 19 0.7480 1.1 26.7 15.0 8 12.000 10000 12000 0.36
    6307 35 1.3779 80 3.1496 21 0.8268 1.5 33.5 19.1 8 13,494 8800 10000 0.457
    6308 40 1.5748 90 3.5433 23 0.9055 1.5 40.5 24.0 8 15.081 7800 9200 0.63
    6309 45 1.7716 100 3.9370 25 0.9843 1.5 53.0 32.0 8 17.462 7000 8200 0.814
    6310 50 1.9650 110 4.3307 27 1.0630 2.0 62.0 38.5 8 19.05 6400 7500 1.07
    6311 55 2.1653 120 4.7244 29 1.1417 2.0 71.5 45.0 8 20.638 5800 6800 1.37
    6312 60 2.3620 130 5.1181 31 1.2205 2.1 82.0 52.0 8 22.225 5400 6300 1.73
    6313 65 2.5590 140 5.7087 33 1.2992 2.1 92.5 60.0 8 24.0 4900 5800 2.08
    6314 70 2.7559 150 5.9055 35 1.3780 2.1 104.0 68.0 8 25.40 4600 5400 2.52
    6315 75 2.9528 160 6.2992 37 1.4567 2.1 113 77.0 8 26.988 4300 5000 3.02
    6316 80 3.1496 170 6.6929 39 1.5354 2.1 123 86.5 8 28.575 4000 4700 3.59
    6317 85 3.3465 180 7.0866 41 1.6142 3.0 133 970 8 30.1625 3800 4500 4.23
    6318 90 3.5433 190 7.4803 43 1.6929 3.0 143 107 8 31.75 3600 4200 4.91
    6319 95 3.7402 200 7.8740 45 1.7717 3.0 153 119 B 34.000 3300 3900 5.67
    6320 100 3.9370 210 8.2677 47 1.8504 3.0 173 141 8 36.512 3200 3700 7.00
    Serija 6000
    Model ležaja Razina Materijal prstena
    6000 ZV2 GCR15
    6001 ZV2 GCR15
    6002 ZV2 GCR15
    6003 ZV2 GCR15
    6004 ZV2 GCR15
    6005 ZV2 GCR15
    6006 ZV2 GCR15
    6007 ZV2 GCR15
    6008 ZV2 GCR15
    6009 ZV2 GCR15

    Serija 6200
    Model ležaja Razina Materijal prstena
    6200 ZV3 GCR15
    6201 ZV3 GCR15
    6202 ZV3 GCR15
    6203 ZV3 GCR15
    6204 ZV2 GCR15
    6205 ZV2 GCR15
    6206 ZV2 GCR15
    6207 ZV2 GCR15
    6208 ZV2 GCR15
    6209 ZV2 GCR15

    Serija 6300
    Model ležaja Razina Materijal prstena
    6300 ZV3 GCR15
    6301 ZV3 GCR15
    6302 ZV3 GCR15
    6303 ZV2 GCR15
    6304 ZV2 GCR15
    6305 ZV2 GCR15
    6306 ZV2 GCR15
    6307 ZV2 GCR15
    6308 ZV2 GCR15
    6309 ZV2 GCR15

Srodni proizvodi

O YIFENG

Tvrtka je profesionalno poduzeće koje se bavi razvojem i proizvodnjom malih i srednjih, minijaturnih kugličnih ležajeva s dubokim utorima, proizvodi se široko koriste u raznim mikro-motorima, kućanskim aparatima, komunikacijskoj opremi, medicinskoj, sportskoj opremi, tekstilnim strojevima, transportu i drugim područjima. Tvrtka ima više od 200 zaposlenih i prostire se na više od 6000 četvornih metara. Godišnji proizvodni kapacitet je 25 milijuna kompleta. Uz domaću naprednu tehnologiju 'mikroračunala korak kontrole' mikro, male i srednje automatizirane proizvodne linije ležajeva, sa jakom tehničkom snagom i preciznom obradom, opremom za testiranje, profesionalno opremljenim mjernim i fizičkim i kemijskim inspekcijskim institucijama, svi instrumenti i oprema dosegli su vodeću razinu.

NINGBO YIFENG BEARING CO.,LTD.

Mi smo pouzdan partner koji svoju stručnost oblikuje u uspjeh vašeg projekta.

Certificate Of Honor

VIJESTI
Poznavanje industrije

Koja je strukturna razlika između otvorenih kugličnih ležajeva s dubokim utorima i zatvorenih ležajeva?

Uvod u kuglične ležajeve s dubokim žljebovima
Kuglični ležajevi s dubokim žljebovima među najčešće su korištenim kotrljajućim ležajevima zbog svoje jednostavne strukture, svestranosti i sposobnosti podnošenja radijalnih i aksijalnih opterećenja. Standardizirane su veličine, što ih čini jednostavnim za integraciju u različite mehaničke sustave. Međutim, ovisno o primjeni i uvjetima okoline, kuglični ležajevi s dubokim utorima mogu se klasificirati u otvorene i zatvorene. Ključna razlika između ova dva leži u njihovom konstrukcijskom dizajnu, posebice jesu li uključeni zaštitni uređaji za brtvljenje.

Strukturne značajke otvorenih kugličnih ležajeva s dubokim utorima
Otvoreni kuglični ležajevi s dubokim utorima nemaju nikakav uređaj za brtvljenje između unutarnjeg i vanjskog prstena. Kotrljajući elementi i kavez su u izloženom stanju, što omogućuje jednostavno dodavanje ili zamjenu maziva. Ova značajka strukture čini ih prikladnima za primjene u kojima je okoliš čist, uvjeti podmazivanja dobro održavani i gdje je potrebno često održavanje. Nedostatak brtvi također pomaže u smanjenju trenja, čineći otvorene ležajeve idealnim za rad pri velikim brzinama. Međutim, oni su osjetljiviji na prašinu, vlagu i druge zagađivače.

Strukturne značajke zabrtvljenih kugličnih ležajeva s dubokim utorima
Nasuprot tome, zabrtvljeni kuglični ležajevi s dubokim utorima opremljeni su uređajima za brtvljenje, obično gumenim brtvama ili metalnim štitnicima, na jednoj ili obje strane ležaja. Ove brtve su dizajnirane da zadrže maziva unutar ležaja dok istovremeno sprječavaju ulazak prašine, prljavštine i drugih onečišćenja. Brtvene strukture također pomažu smanjiti potrebu za čestim održavanjem budući da ležaj zadržava podmazivanje dulje vrijeme. Međutim, zbog dodatnog brtvljenja, zatvoreni ležajevi općenito imaju veće razine trenja u usporedbi s otvorenim ležajevima, što može malo ograničiti njihovu maksimalnu radnu brzinu.

Komparativna strukturna analiza
Najosnovnija strukturna razlika između otvorenih i zatvorenih tipova leži u tome je li brtveni element integriran ili ne. Brtvena komponenta utječe na metode podmazivanja, učestalost održavanja i otpornost na vanjske uvjete. Sljedeća tablica sažima strukturnu usporedbu:

Značajka Otvoreni kuglični ležajevi s dubokim utorima Zatvoreni kuglični ležajevi s dubokim utorima
Pečat/Štit Ništa, otvoreni dizajn Gumene brtve ili metalni štitovi s jedne/obje strane
Podmazivanje Lako se dodaje ili zamjenjuje Unaprijed napunjen, ograničena zamjena
Zaštita od onečišćenja Nisko, ovisi o okolini Visoka, štiti od prašine i vlage
Razina trenja Niska, pogodna za velike brzine Viša zbog brtvenog elementa
Održavanje Potrebno je često podmazivanje Potrebno minimalno održavanje

Utjecaj strukture na izvedbu
Strukturne razlike između otvorenih i zabrtvljenih ležajeva izravno utječu na njihovu izvedbu. Otvoreni ležajevi, sa svojim niskim trenjem, prikladni su za primjene pri velikim brzinama gdje se može osigurati stalno podmazivanje. Zatvoreni ležajevi, sa svojim zaštitnim elementima, stabilniji su u prašnjavim ili vlažnim okruženjima i zahtijevaju rjeđe održavanje. Ove razlike omogućuju inženjerima odabir odgovarajućeg tipa na temelju radnih uvjeta strojeva.

Primjena otvorenih kugličnih ležajeva s dubokim utorima
Otvoreni ležajevi obično se koriste u aplikacijama kao što su motori velike brzine, precizni instrumenti i okruženja u kojima se održavaju čisti radni uvjeti. Njihova struktura omogućuje izravan pristup podmazivanju, što ih čini prikladnim za sustave s centraliziranim uređajima za podmazivanje. Industrije poput tekstilnih strojeva, alatnih strojeva i mikromotora često imaju koristi od otvorenih dizajna kada su česti ciklusi podmazivanja izvedivi.

Primjena zatvorenih kugličnih ležajeva s dubokim utorima
Zatvoreni ležajevi poželjni su u okruženjima u kojima je kontaminacija zabrinjavajuća, kao što su kućanski aparati, automobilske komponente i poljoprivredni strojevi. Budući da svojom strukturom sprječavaju ulazak prašine i vlage, osobito su korisni u opremi koja radi u vanjskim ili industrijskim uvjetima. Njihovo samostalno podmazivanje također ih čini idealnim za strojeve gdje je pristup održavanju ograničen.

Slučaj NINGBO YIFENG BEARING CO., LTD.
NINGBO YIFENG BEARING CO., LTD. je profesionalni proizvođač koji se bavi razvojem i proizvodnjom malih i srednjih, minijaturnih kugličnih ležajeva s dubokim utorima. S više od 200 zaposlenika i godišnjim proizvodnim kapacitetom od 25 milijuna kompleta, tvrtka isporučuje ležajeve koji se široko koriste u mikromotorima, kućanskim aparatima, komunikacijskoj opremi, medicinskim uređajima, tekstilnim strojevima i transportnim sustavima. Njihove napredne automatizirane proizvodne linije, podržane kontrolom koraka mikroračunala, omogućuju im proizvodnju otvorenih i zatvorenih ležajeva koji ispunjavaju različite zahtjeve primjene. Integriranjem snažne tehničke snage s opremom za precizno ispitivanje, tvrtka osigurava stabilnost svojih proizvoda u različitim radnim uvjetima.

Smjernice za strukturni odabir
Odluka između otvorenih i zatvorenih ležajeva često ovisi o čimbenicima kao što su brzina rada, čistoća okoliša i dostupnost održavanja. Inženjeri obično uzimaju u obzir sljedeće pri odabiru:

Stanje Preporučena vrsta razum
Čisto okruženje, rad velikom brzinom Otvoreni ležaj Niže trenje, jednostavno ponovno podmazivanje
Prašnjavo ili vlažno okruženje Zabrtvljeni ležaj Bolja zaštita od kontaminacije
Moguće često održavanje Otvoreni ležaj Podmazivanje can be replenished easily
Ograničen pristup održavanju Zabrtvljeni ležaj Prethodno podmazano, dugotrajno podmazivanje

Dugoročna razmatranja
U dugotrajnom radu, otvoreni ležajevi mogu zahtijevati dosljednije praćenje i održavanje kako bi se izbjeglo prerano trošenje zbog onečišćenja. S druge strane, zabrtvljeni ležajevi, iako zahtijevaju manje održavanja, mogu s vremenom doživjeti degradaciju maziva koje se ne može nadopuniti bez rastavljanja ležaja. Stoga bi izbor konstrukcije trebao biti uravnotežen s očekivanim životnim vijekom i radnim okruženjem strojeva.

Prednosti i ograničenja svake strukture
Strukturne razlike daju jasne prednosti i ograničenja. Otvoreni ležajevi su korisni za sustave velike brzine, lako održavane, ali su ograničeni svojom osjetljivošću na kontaminaciju. Zabrtvljeni ležajevi imaju prednost zbog izdržljivosti u teškim uvjetima, ali su ograničeni u performansama pri velikim brzinama zbog trenja brtve. Razumijevanje ovih kompromisa bitno je u projektiranju pouzdane opreme.
